浏览器工作原理 ​

1 进程架构 ​

现代浏览器采用多进程架构，主要包含以下核心进程：

  • 浏览器主进程 (Browser Process)：负责界面显示、用户交互、子进程管理
  • 渲染进程 (Renderer Process)：位于沙盒之中，负责页面渲染、脚本执行（每个==标签页==都是独立的进程）：
    • 渲染主线程
    • 合成线程
    • 栅格线程等
  • GPU进程 (GPU Process)：负责图形渲染、3D绘制等GPU相关任务

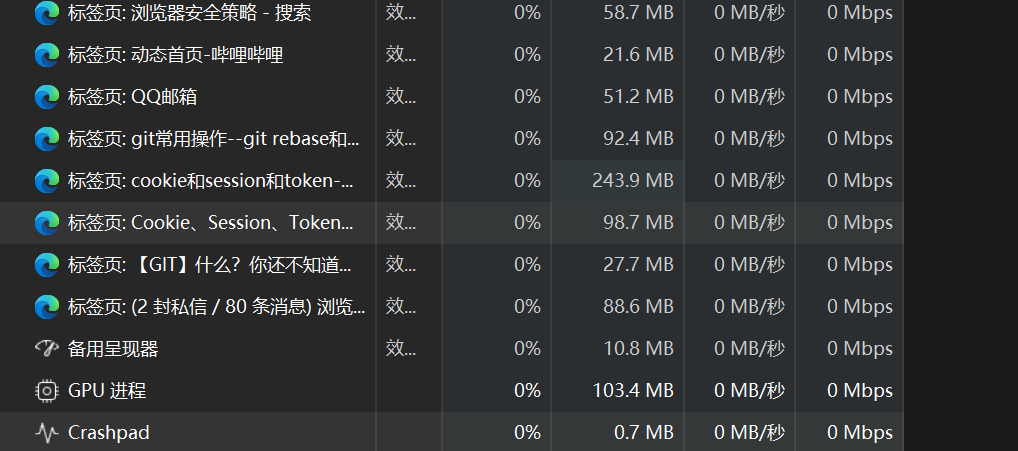

  • 网络进程 (Network Process)：负责所有网络资源请求和管理 Pasted image 20251125142805.png

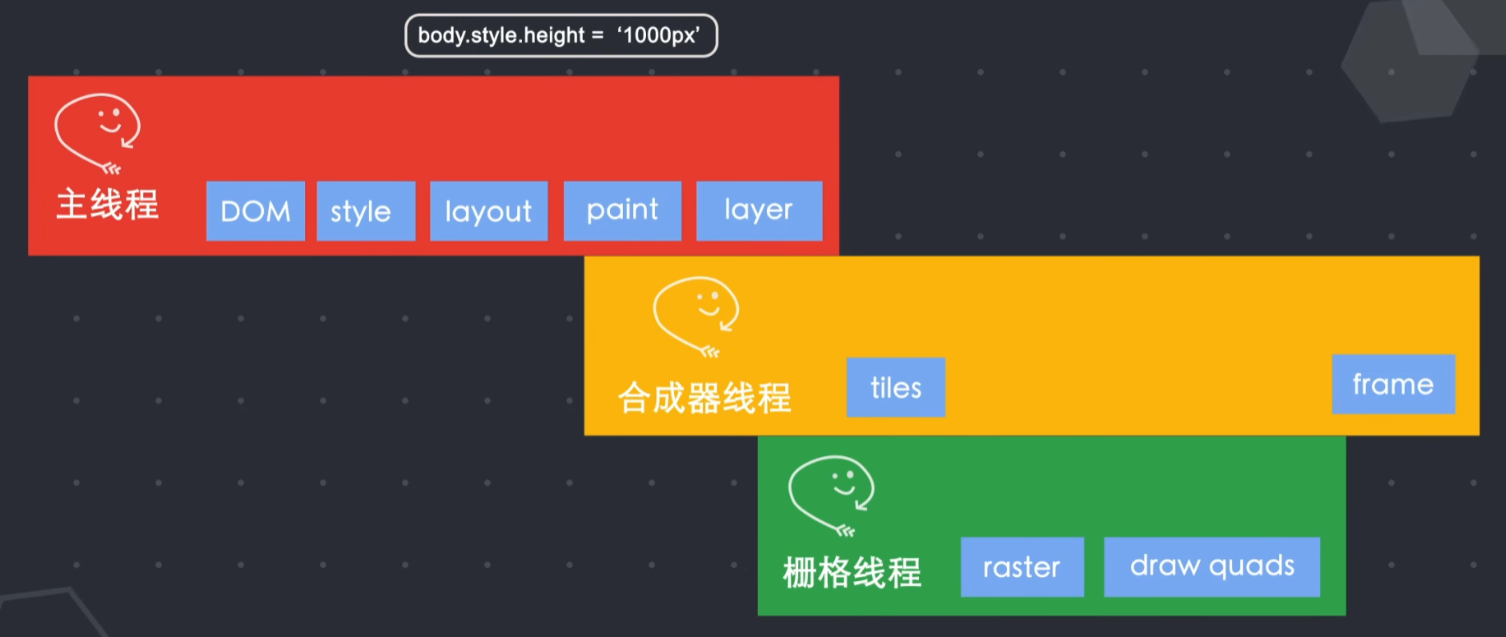

Pasted image 20250903155953.png

多进程架构的优势包括：

  • 隔离性：单个标签页崩溃不影响其他页面
  • 安全性：渲染进程在沙盒中与操作系统隔离开来
  • 性能优化

2渲染原理 ​

渲染进程在==文档加载==、样式==变化==、用户==交互==时触发

从输入地址到渲染出页面的过程 ​

mermaid
graph TD
    A[用户输入URL] --> B[浏览器主进程]
    B --> C[网络进程]
    C --> D[DNS解析]
    D --> E[建立TCP连接]
    E --> F[发送HTTP请求]
    F --> G[接收HTML响应]
    G --> H[渲染进程接收数据]
    H --> I[HTML解析/DOM构建]
    I --> J[遇到JavaScript/暂停解析]
    J --> K[执行JavaScript]
    K --> I
    I --> L[CSS解析/CSSOM构建]
    L --> M[渲染树构建]
    M --> N[布局Layout/重排]
    N --> O[分层Layer]
    O --> P[绘制Painting/重绘]
    P --> Q[合成Compositing]
    Q --> R[GPU进程处理]
    R --> S[屏幕显示]

网络请求部分 ​

  1. DNS解析：将域名转换为IP地址
  2. TCP连接：与服务器建立可靠连接（三次握手）
  3. HTTP请求：发送请求头和数据
  4. 响应处理：接收服务器返回的HTML、CSS、JS等资源
  5. 数据传输：将响应数据传递给渲染进程进行解析
  6. 预解析器：提前下载CSS和JavaScript资源

DOM树与CSSOM树 ​

HTML解析：

  • 令牌化 (Tokenization)：将HTML标签转换为令牌
  • 树构建：根据标签嵌套关系构建DOM树
  • 预解析优化：主解析器工作时，预解析器提前扫描和下载外部资源

CSS解析与HTML解析并行进行 JavaScript对渲染流程的影响：

html
<!-- 同步脚本阻塞解析 -->
<script src="app.js"></script>
<!-- 异步脚本不阻塞 -->
<script async src="app.js"></script>
<!-- 延迟执行脚本 -->
<script defer src="app.js"></script>

阻塞机制：

  • 解析阻塞：同步脚本会暂停HTML解析
  • 渲染阻塞：CSS和JavaScript都可能阻塞渲染，CSS不会阻塞HTML解析，但会阻塞页面渲染

渲染树 ​

结合DOM和CSSOM生成渲染树：

  • 仅包含可见元素：display: none的元素不进入渲染树
  • 样式计算：为每个元素计算最终样式（层叠、继承）
  • 可见性处理：visibility: hidden的元素仍在渲染树中但不可见

布局Layout（重排）流程 ​

  • 布局计算：计算每个元素在视口中的精确位置和大小（重排）
  • 重排触发：当布局变化时需要重新计算元素几何属性
  1. 计算位置大小：确定元素在视口中的确切位置和尺寸
  2. 重排影响：布局变化会导致整个渲染流程重新执行

分层Layer ​

浏览器将页面分解为多个图层进行优化渲染：

  • 显式分层：transform, opacity, will-change等CSS属性
  • 隐式分层：重叠内容、视频、canvas等特殊元素
  • 硬件加速：使用GPU进行图层合成，提升性能
  • 层管理：浏览器自动管理图层创建和销毁

绘制Paint（重绘） ​

将渲染树转换为屏幕像素的过程：

  1. 绘制列表生成：为每个图层生成绘制命令
  2. 重绘触发：当元素外观变化但不影响布局时发生
  3. 绘制优化：仅重新绘制受影响区域

光栅化raster ​

分块tiles：

  • 图块划分：将大图层分割为小图块（通常256x256或512x512）
  • 视口优先：优先渲染可视区域内的图块
  • 渐进加载：离视口越远的图块优先级越低
  • 缓存机制：已光栅化的图块会被缓存复用

光栅化：将矢量图形转换为位图

  1. 合成器将图层分为图块
  2. 光栅线程将图块转换为位图
  3. GPU进程合成最终图像

合成 ​

合成器线程将各个图层合成为最终图像frame：

mermaid
graph LR
    A[图层1] --> D[合成器]
    B[图层2] --> D
    C[图层3] --> D
    D --> E[帧缓冲区]
    E --> F[屏幕显示]

[合成优势]：

  • 独立合成：图层变化无需重新布局和绘制
  • GPU加速：利用显卡硬件能力提升性能
  • 60fps目标：每16.67ms完成一次完整的渲染流水线

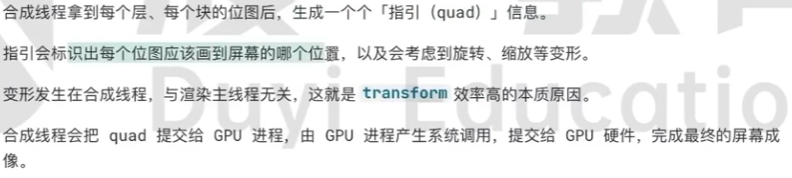

绘制draw ​

Pasted image 20250922222036.png [性能优化建议]：

  1. 减少重排reflow：批量DOM操作，使用文档片段，尽量减少节点的几何信息、DOM结构、宽高、字体大小的频繁修改
  2. 优化重绘repaint：使用CSS类名切换而非直接样式修改
  3. 利用合成层：对动画元素使用transform和opacity
  4. 避免布局抖动：不要在循环中连续读取布局属性
  5. 减少图层数量：避免不必要的图层创建，防止"层爆炸"

现代渲染引擎优化特性 ​

[补充说明]：现代浏览器还包含以下优化机制：

  • 增量布局：只重新计算变化部分的布局
  • 懒加载：延迟加载视口外的图片和内容
  • 预渲染：预测用户行为提前渲染可能访问的页面
  • 缓存机制：复用已光栅化的图块和计算结果
  • 并行处理：多个渲染阶段可以并行执行提升效率
